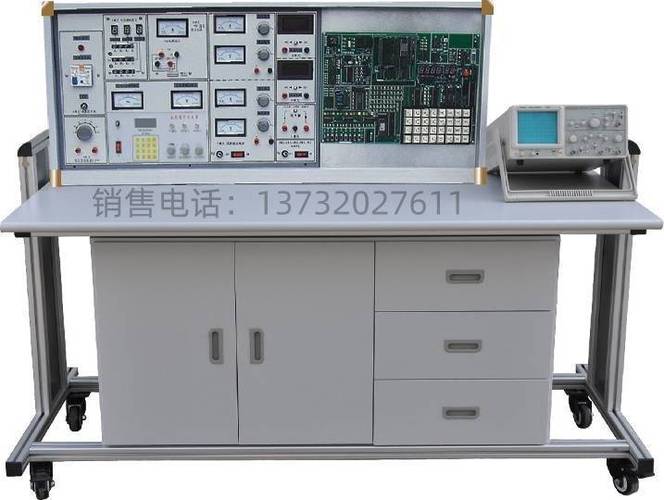

模电、数电、单片机实验开发系统综合实验室成套设备配置方案

随着电子信息技术的飞速发展，高校及职业院校对电子类专业的实践教学提出了更高要求。模电、数电、单片机实验开发系统综合实验室，正是顺应这一趋势而建设的多功能、一体化教学平台。该实验室通过一套综合型成套设备，满足《模拟电子技术》《数字电子技术》《单片机原理与应用》等课程的实验、课程设计与创新开发需求。\n\n一、实验室建设的核心目标\n\n综合性实验室旨在实现资源共享、场地集约、课程打通。学生可在同一实验台上完成从模拟电路搭建、数字逻辑验证到单片机软硬件开发的完整项目。其核心目标是：\n\n1. 支持基础验证性实验，如放大器、滤波器、逻辑门、计数器等；\n2. 支持设计性与综合性实验，如温度检测、电机控制、数据采集系统；\n3. 支持单片机C语言与汇编语言开发，涵盖GPIO、中断、定时器、串口、ADC、PWM、I2C、SPI等外设；\n4. 培养学生从电路设计、程序编写到系统联调的工程实践能力。\n\n二、综合实验室成套设备的基本构成\n\n成套设备以“实验台+模块化实验箱+开发软件+虚拟仪器”为架构，主要包含以下部分：\n\n（一）实验台主体\n\n实验台主体采用钢木或全钢结构，配有电源控制单元、漏电保护、交流220V输出、直流稳压电源、函数信号发生器、数字存储示波器、数字万用表、频率计等。部分高端配置还集成逻辑分析仪和元件收纳柜，确保操作安全与便捷。\n\n（二）模电实验模块\n\n涵盖晶体管共射/共集/共基放大电路、场效应管放大电路、差动放大电路、功率放大电路、集成运放比例/加减/积分/微分电路、有源滤波器、正弦波振荡电路、直流稳压电源等。所有模块采用透明或阻燃外壳，接口采用高可靠性自锁紧插座，便于快速插接与测量。\n\n（三）数电实验模块\n\n提供门电路、组合逻辑电路、触发器、时序逻辑电路、计数器、寄存器、脉冲分配器、A/D与D/A转换、可编程逻辑器件等基础模块，并配有LED显示、数码管、蜂鸣器、拨码开关等外围资源，适合开展多样化的数字系统设计。\n\n（四）单片机实验开发模块\n\n以主流且教学资源丰富的51系列或STM32系列微控制器为核心，配置丰富的人机交互与外设接口，具体包括：\n\n1. LCD1602/12864液晶显示、OLED显示屏接口；\n2. 矩阵键盘、独立按键、旋转编码器；\n3. 步进电机、舵机、直流电机驱动模块；\n4. 温度传感器（DS18B20）、红外接收、超声波测距、光敏电阻；\n5. 串口通信、RS485、CAN、WiFi/蓝牙模块接口；\n6. 继电器、蜂鸣器、LED点阵及各类传感器扩展口。\n\n（五）虚拟仿真与软件平台\n\n支持Multisim、Proteus、Keil、IAR for ARM等常见EDA工具，便于学生将部分仿真与模拟实验环节线上线下有机结合。
